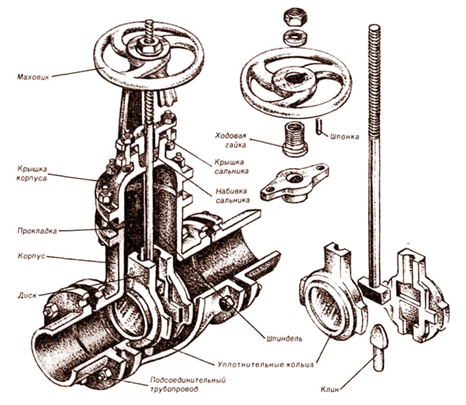

Штурвал в задвижке – это ключевой элемент управления, предназначенный для ручного открытия и закрытия запорного механизма. Он представляет собой рукоятку, обычно круглой формы, которая крепится к штоку задвижки. Вращение штурвала передает усилие на шток, перемещая затвор (диск или клин) внутри корпуса задвижки и, таким образом, регулируя поток среды. Использование штурвала позволяет оператору контролировать подачу жидкости или газа в трубопроводной системе, обеспечивая необходимую герметичность в закрытом положении. Штурвал является неотъемлемой частью конструкции большинства типов задвижек, обеспечивая простоту и надежность управления.
Назначение и принцип работы штурвала
Основная задача штурвала – преобразование вращательного движения руки оператора в поступательное движение штока задвижки. Этот процесс позволяет плавно и контролируемо открывать или закрывать проходное сечение трубопровода.
- Открытие: Вращение штурвала в одну сторону (обычно против часовой стрелки) поднимает шток и, соответственно, затвор, освобождая путь для потока среды.
- Закрытие: Вращение штурвала в противоположную сторону (обычно по часовой стрелке) опускает шток и затвор, перекрывая проходное сечение и прекращая поток.
Материалы изготовления штурвалов
Штурвалы изготавливаются из различных материалов, выбор которых зависит от условий эксплуатации и типа среды, с которой контактирует задвижка:
- Чугун: Прочный и долговечный материал, устойчивый к коррозии, подходит для большинства применений.
- Сталь: Обеспечивает высокую прочность и устойчивость к механическим повреждениям, используется в условиях высоких давлений и температур.
- Пластмассы: Легкий и устойчивый к химическим воздействиям материал, применяется в системах с агрессивными средами.
Преимущества использования штурвала
Использование штурвала в качестве элемента управления задвижкой обладает рядом преимуществ:
- Простота конструкции: Штурвал – это простой и надежный механизм, не требующий сложного обслуживания.
- Ручное управление: Обеспечивает возможность управления задвижкой даже при отсутствии электропитания.
- Точность регулировки: Позволяет плавно и точно регулировать степень открытия задвижки.
