Солнечная энергетика стремительно развивается, становясь ключевым элементом в переходе к устойчивому будущему. Производство солнечных батарей, или фотоэлектрических панелей (ФЭП), представляет собой сложный и многоэтапный процесс, требующий специализированного оборудования, высококачественных материалов и квалифицированного персонала. В этой статье мы подробно рассмотрим все необходимые компоненты и технологии, используемые в производстве солнечных батарей, от сырья до готовой продукции, охватывая ключевые этапы и важные аспекты, необходимые для успешного создания этих устройств. Понимание этих аспектов критически важно для предпринимателей, инженеров и исследователей, стремящихся внести свой вклад в развитие солнечной энергетики.
Этапы производства солнечных батарей
Производство солнечных батарей – это сложный процесс, который можно разделить на несколько основных этапов. Каждый этап требует строгого контроля качества и использования специализированного оборудования.
1. Получение кремния
Кремний является основным материалом для большинства солнечных батарей. Его получают из кварцита (диоксида кремния) путем восстановления в электрических печах при высоких температурах. Полученный кремний имеет относительно невысокую чистоту (около 98%), поэтому требует дальнейшей очистки.
Очистка кремния
Существует несколько методов очистки кремния, но наиболее распространенным является метод Чохральского (Cz) и метод зонной плавки. Метод Чохральского заключается в вытягивании монокристаллического слитка из расплавленного кремния. Метод зонной плавки предполагает многократное прохождение нагретой зоны вдоль слитка кремния, что позволяет концентрировать примеси в конце слитка.
2. Изготовление кремниевых пластин
После очистки кремний необходимо превратить в тонкие пластины. Это делается путем разрезания монокристаллических или поликристаллических слитков на тонкие вафли (пластины) с использованием проволочной пилы с алмазным напылением. Толщина пластин обычно составляет от 150 до 200 микрон.
3. Текстурирование поверхности
Текстурирование поверхности пластин необходимо для уменьшения отражения света и увеличения поглощения. Этот процесс включает в себя создание микроскопических пирамид или ямок на поверхности пластины с использованием химического травления. Текстурирование значительно повышает эффективность солнечной батареи.
4. Легирование
Легирование – это процесс добавления примесей в кремний для создания p-n перехода, который является основой работы солнечной батареи. Обычно используют фосфор (n-тип) и бор (p-тип). Легирование может осуществляться различными способами, включая диффузию, ионную имплантацию и эпитаксию.
5. Нанесение антиотражающего покрытия
Антиотражающее покрытие (ARC) наносится на поверхность пластины для дальнейшего уменьшения отражения света. Обычно используют тонкие слои нитрида кремния (SiN) или диоксида титана (TiO2). ARC увеличивает количество света, попадающего в активную область солнечной батареи.
6. Нанесение металлических контактов
Металлические контакты необходимы для сбора электрического тока, генерируемого солнечной батареей. Контакты обычно наносятся методом трафаретной печати с использованием серебряной пасты для передней стороны и алюминиевой пасты для задней стороны. После нанесения контакты подвергаются обжигу для обеспечения хорошего электрического контакта с кремнием.
7. Тестирование и сортировка
После нанесения контактов каждая солнечная батарея подвергается тестированию для определения ее электрических характеристик, таких как напряжение, ток и мощность. Батареи сортируются по своим характеристикам и делятся на классы. Батареи с дефектами отбраковываются.

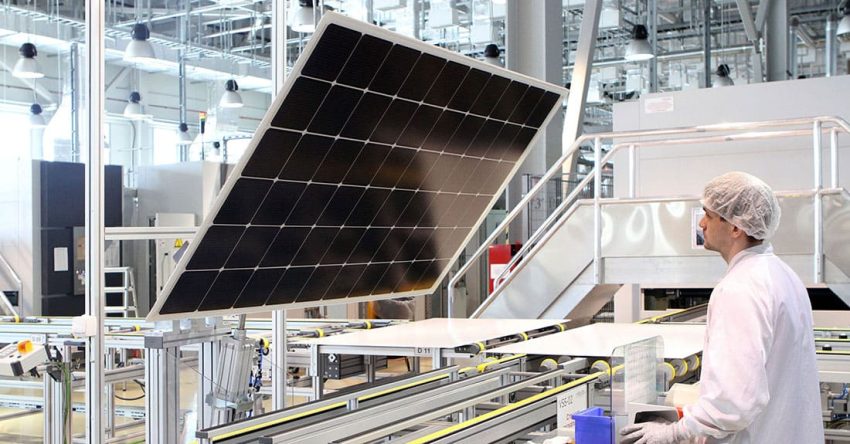

8. Сборка солнечных панелей
Отдельные солнечные батареи соединяются последовательно и параллельно для формирования солнечных панелей. Батареи инкапсулируются между слоями этиленвинилацетата (EVA) и помещаются между стеклянной пластиной и задней защитной пленкой (обычно из Tedlar). Затем панель ламинируется при высокой температуре и давлении для обеспечения герметичности и защиты от воздействия окружающей среды.
9. Установка рамы и подключение соединительной коробки
На последнем этапе к солнечной панели прикрепляется алюминиевая рама для обеспечения механической прочности и удобства монтажа. К задней стороне панели подключается соединительная коробка, содержащая диоды для защиты от обратного тока и клеммы для подключения к электрической системе.
Оборудование для производства солнечных батарей
Производство солнечных батарей требует широкого спектра специализированного оборудования. Ниже приведен список основных типов оборудования, используемого на различных этапах производства.
- Печи для плавки кремния: Используются для плавки кварцита и получения кремния.
- Оборудование для очистки кремния: Включает в себя печи для зонной плавки и установки для выращивания монокристаллов по методу Чохральского.
- Станки для резки кремниевых пластин: Используются проволочные пилы с алмазным напылением для резки слитков кремния на тонкие пластины.
- Оборудование для текстурирования поверхности: Включает в себя химические реакторы для травления поверхности пластин.
- Оборудование для легирования: Используются печи для диффузии, установки для ионной имплантации и эпитаксиальные реакторы.
- Оборудование для нанесения антиотражающего покрытия: Включает в себя установки для химического осаждения из газовой фазы (CVD) и распылительные системы.
- Оборудование для нанесения металлических контактов: Используются трафаретные принтеры и печи для обжига.
- Тестовое оборудование: Включает в себя солнечные имитаторы и анализаторы тока-напряжения (I-V).
- Оборудование для сборки солнечных панелей: Включает в себя укладчики батарей, ламинаторы и автоматические линии сборки.
Материалы для производства солнечных батарей
Помимо оборудования, для производства солнечных батарей требуется широкий спектр материалов. Качество этих материалов напрямую влияет на эффективность и долговечность солнечных батарей.
- Кремний: Основной материал для большинства солнечных батарей. Должен быть высокой чистоты.
- Фосфор и бор: Используются для легирования кремния и создания p-n перехода.
- Серебряная и алюминиевая паста: Используются для нанесения металлических контактов.
- Этиленвинилацетат (EVA): Используется для инкапсуляции солнечных батарей в панелях.
- Стекло: Используется для защиты солнечных батарей от воздействия окружающей среды. Должно быть прозрачным и устойчивым к ультрафиолетовому излучению.
- Tedlar: Задняя защитная пленка для солнечных панелей. Обеспечивает защиту от влаги и механических повреждений.
- Алюминиевая рама: Используется для обеспечения механической прочности и удобства монтажа солнечных панелей.
- Соединительная коробка: Содержит диоды и клеммы для подключения солнечных панелей к электрической системе.
Тенденции в производстве солнечных батарей
Солнечная энергетика постоянно развивается, и в производстве солнечных батарей появляются новые технологии и тенденции. Ниже приведены некоторые из наиболее важных тенденций.
1. Перовскитные солнечные батареи
Перовскитные солнечные батареи – это новое поколение солнечных батарей, которые обладают высоким потенциалом эффективности и низкой стоимостью производства. Перовскиты – это материалы с определенной кристаллической структурой, которые обладают отличными фотоэлектрическими свойствами. Перовскитные солнечные батареи все еще находятся на стадии разработки, но они уже демонстрируют впечатляющие результаты.
2. Тонкопленочные солнечные батареи
Тонкопленочные солнечные батареи изготавливаются путем нанесения тонких слоев фотоактивных материалов на подложку. Существует несколько типов тонкопленочных солнечных батарей, включая аморфный кремний (a-Si), теллурид кадмия (CdTe) и селенид меди-индия-галлия (CIGS). Тонкопленочные солнечные батареи обычно дешевле в производстве, чем кремниевые солнечные батареи, но они имеют более низкую эффективность.
3. Двусторонние солнечные панели
Двусторонние солнечные панели могут поглощать свет с обеих сторон, что позволяет увеличить выработку электроэнергии. Они особенно эффективны в условиях высокой отражающей способности поверхности, например, на снегу или на светлой крыше. Двусторонние солнечные панели становятся все более популярными, поскольку они позволяют повысить эффективность использования солнечной энергии.
4. Использование искусственного интеллекта и автоматизации
Искусственный интеллект (ИИ) и автоматизация играют все более важную роль в производстве солнечных батарей. ИИ может использоваться для оптимизации производственных процессов, контроля качества и прогнозирования производительности солнечных батарей. Автоматизация позволяет снизить затраты на рабочую силу и повысить производительность.
5. Устойчивое производство
Устойчивое производство становится все более важным аспектом производства солнечных батарей. Это включает в себя использование экологически чистых материалов, снижение энергопотребления и отходов, а также переработку отходов производства. Производители солнечных батарей стремятся к снижению воздействия на окружающую среду и созданию более устойчивой отрасли.
Проблемы и перспективы в производстве солнечных батарей
Несмотря на значительный прогресс, производство солнечных батарей сталкивается с рядом проблем. Одной из основных проблем является высокая стоимость производства, особенно кремниевых солнечных батарей; Другой проблемой является зависимость от редких и дорогих материалов, таких как индий и галлий, используемых в тонкопленочных солнечных батареях. Кроме того, необходимо решать вопросы, связанные с переработкой отходов производства и утилизацией старых солнечных панелей.
Перспективы развития производства солнечных батарей очень многообещающие. Ожидается, что спрос на солнечную энергию будет продолжать расти в ближайшие годы, что приведет к увеличению объемов производства и снижению стоимости солнечных батарей. Развитие новых технологий, таких как перовскитные солнечные батареи и двусторонние панели, позволит повысить эффективность и снизить стоимость солнечной энергии. Инвестиции в исследования и разработки, а также поддержка со стороны правительств и международных организаций, будут способствовать дальнейшему развитию отрасли.
Солнечная энергетика продолжит играть важную роль в глобальном энергетическом балансе. Развитие технологий производства солнечных батарей – это ключ к достижению устойчивого будущего. Инновации и инвестиции в эту область необходимы для удовлетворения растущего спроса на чистую энергию. Будущее энергетики – за солнцем, и развитие технологий производства солнечных батарей будет определять этот путь. Необходимо продолжать исследования и разработки, чтобы сделать солнечную энергию еще более доступной и эффективной.
