В современном мире трубопроводных систем узел задвижки играет критически важную роль, обеспечивая надежное управление потоком рабочей среды. Это комплексное устройство, которое позволяет операторам перекрывать, регулировать или направлять поток жидкости или газа по трубопроводу. Понимание конструкции, принципов работы и областей применения узла задвижки необходимо для эффективной эксплуатации и обслуживания трубопроводных систем в различных отраслях промышленности. Правильный выбор и установка узла задвижки гарантирует безопасность и эффективность работы всей системы.

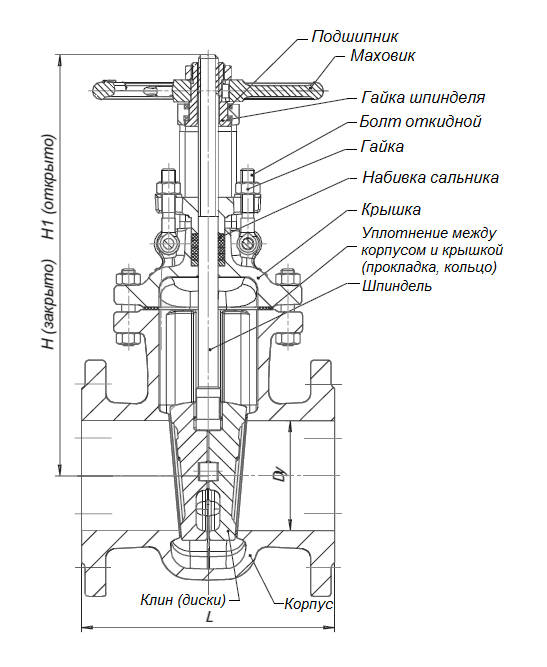

Основные компоненты узла задвижки
Узел задвижки состоит из нескольких ключевых элементов, каждый из которых выполняет свою функцию:
- Задвижка: Основной элемент, отвечающий за перекрытие или открытие потока. Существуют различные типы задвижек, такие как клиновые, параллельные и шиберные, каждая из которых имеет свои особенности и области применения.
- Фланцы: Обеспечивают надежное соединение задвижки с трубопроводом. Фланцы могут быть различных типов, в зависимости от давления и температуры рабочей среды.
- Крепежные элементы: Болты, гайки и шайбы, необходимые для соединения фланцев и обеспечения герметичности соединения.
- Уплотнительные материалы: Прокладки и уплотнения, обеспечивающие герметичность соединения между фланцами и задвижкой;
- Привод: Механизм, предназначенный для открытия и закрытия задвижки. Приводы могут быть ручными, электрическими, пневматическими или гидравлическими.
Принцип работы узла задвижки
Принцип работы узла задвижки основан на перемещении затвора (задвижки) перпендикулярно направлению потока рабочей среды. Когда задвижка полностью открыта, она не создает препятствий для потока. При закрытии задвижка перекрывает просвет трубопровода, блокируя поток. Регулирование потока с помощью задвижки обычно не рекомендуется, так как это может привести к износу затвора и уплотнительных поверхностей.
Типы приводов задвижек
Выбор типа привода зависит от условий эксплуатации и требований к скорости и точности управления задвижкой:
- Ручной привод: Наиболее простой и надежный тип привода, используемый для задвижек небольшого диаметра и низкого давления.
- Электрический привод: Обеспечивает автоматическое управление задвижкой и может использоваться для задвижек большого диаметра и высокого давления.
- Пневматический привод: Использует сжатый воздух для управления задвижкой и применяется в системах, где требуется быстрое и надежное перекрытие потока.
- Гидравлический привод: Использует гидравлическую жидкость для управления задвижкой и применяется в системах, где требуется большая мощность и точность управления.
Для сравнения разных типов приводов можно рассмотреть следующую таблицу:
| Тип привода | Преимущества | Недостатки | Области применения |
|---|---|---|---|
| Ручной | Простота, надежность, низкая стоимость | Требуется ручное управление, ограниченная мощность | Небольшие трубопроводы, низкое давление |
| Электрический | Автоматическое управление, высокая мощность | Требуется электропитание, более сложная конструкция | Трубопроводы большого диаметра, высокое давление |
| Пневматический | Быстродействие, надежность | Требуется источник сжатого воздуха | Системы, требующие быстрого перекрытия потока |
| Гидравлический | Высокая мощность, точность управления | Более сложная конструкция, требуется гидравлическая жидкость | Системы, требующие большой мощности и точности |
Области применения узлов задвижек
Узлы задвижек широко используются в различных отраслях промышленности, включая:
- Нефтегазовая промышленность
- Химическая промышленность
- Энергетика
- Водоснабжение и канализация
- Пищевая промышленность
Разнообразие областей применения узла задвижки поднимает вопрос: а какие конкретно типы задвижек предпочтительны для каждой из этих отраслей? И как правильно выбрать узел задвижки, чтобы он соответствовал конкретным условиям эксплуатации, таким как рабочее давление, температура и химический состав рабочей среды? Какие факторы следует учитывать при выборе материала задвижки, чтобы обеспечить ее долговечность и надежность в агрессивных средах?
А что насчет обслуживания? Как часто необходимо проводить техническое обслуживание узла задвижки, чтобы предотвратить его поломку и обеспечить бесперебойную работу трубопроводной системы? Какие методы диагностики используются для выявления неисправностей узла задвижки на ранней стадии? Существуют ли какие-либо инновационные технологии в области разработки узлов задвижек, которые позволяют повысить их эффективность и снизить эксплуатационные расходы?
Насколько важна правильная установка узла задвижки? Может ли неправильная установка привести к повреждению узла или утечке рабочей среды? И как автоматизация влияет на работу узлов задвижек в современных промышленных системах? Возможно ли удаленное управление узлами задвижек и какой уровень безопасности обеспечивается при этом?
