Эффективная работа трубопроводных систем немыслима без надежных элементов защиты․ Одним из ключевых компонентов, обеспечивающих безопасность и предотвращающих аварийные ситуации, является предохранительный клапан․ Этот механизм предназначен для автоматического сброса избыточного давления, возникающего в трубопроводе, тем самым предотвращая разрушение оборудования и потенциальные опасности для персонала․ Правильная предохранительный клапан установка в трубопроводе – это залог бесперебойной и безопасной работы всей системы․
Основные Принципы Работы Предохранительного Клапана
Предохранительные клапаны, как правило, имеют простую конструкцию, основанную на принципе пружинного механизма․ Давление жидкости или газа в трубопроводе воздействует на клапан, удерживаемый пружиной․ Когда давление превышает заданное значение, пружина сжимается, и клапан открывается, сбрасывая избыточное давление․ После снижения давления клапан автоматически закрывается, предотвращая дальнейший сброс․
Типы Предохранительных Клапанов
Существует несколько типов предохранительных клапанов, каждый из которых предназначен для определенных условий эксплуатации:
- Пружинные предохранительные клапаны: Наиболее распространенный тип, отличающийся простотой конструкции и надежностью․
- Рычажно-грузовые предохранительные клапаны: Используются в системах с низким давлением․
- Импульсные предохранительные клапаны: Обеспечивают более высокую скорость срабатывания и используются в системах, требующих быстрого сброса давления․

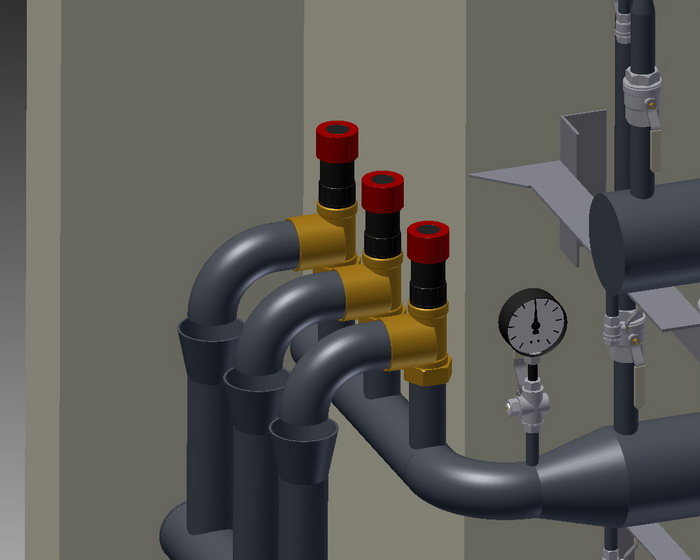

Правильная Установка Предохранительного Клапана в Трубопроводе
Предохранительный клапан установка в трубопроводе – это ответственный процесс, требующий соблюдения определенных правил и рекомендаций․ Неправильная установка может привести к неэффективной работе клапана или даже к его поломке․
Основные Требования к Установке:
- Место установки: Клапан должен быть установлен в самой высокой точке трубопровода, где вероятность скопления воздуха или пара наиболее высока․
- Ориентация: Клапан должен быть установлен вертикально, чтобы обеспечить правильную работу пружинного механизма․
- Соединение: Соединение клапана с трубопроводом должно быть герметичным и надежным․
- Защита: Клапан должен быть защищен от механических повреждений и воздействия агрессивных сред․
Помимо этих общих требований, необходимо учитывать специфические рекомендации производителя клапана, указанные в технической документации․
Сравнительная Таблица Типов Предохранительных Клапанов
| Тип клапана | Преимущества | Недостатки | Область применения |
|---|---|---|---|
| Пружинный | Простота, надежность, универсальность | Ограниченное давление | Большинство промышленных систем |
| Рычажно-грузовой | Точная настройка давления | Низкая скорость срабатывания, большие габариты | Системы с низким давлением |
| Импульсный | Высокая скорость срабатывания | Сложная конструкция, высокая стоимость | Системы, требующие быстрого сброса давления |
