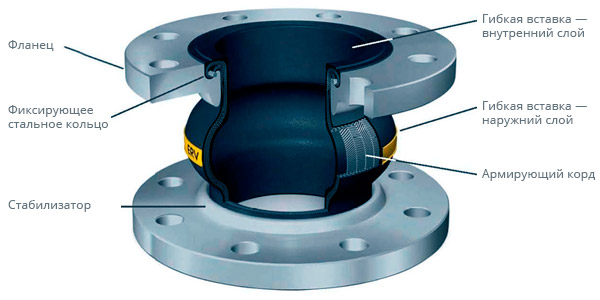

Современные инженерные решения в области трубопроводных систем постоянно стремятся к оптимизации и повышению надежности․ Одним из ключевых элементов, обеспечивающих эту оптимизацию, являются гибкие вставки на трубопровод․ Эти компоненты, казалось бы, небольшие, играют колоссальную роль в предотвращении повреждений и продлении срока службы всей системы․ Их применение позволяет компенсировать вибрации, температурные расширения и сжатия, а также смещения, вызванные различными факторами, тем самым оберегая трубопровод от разрушения․ Гибкие вставки на трубопровод – это не просто деталь, это инвестиция в бесперебойную и долговечную работу всей инженерной сети․
Преимущества использования гибких вставок
Применение гибких вставок в трубопроводных системах предоставляет ряд значительных преимуществ:
- Компенсация температурных расширений: Материалы трубопроводов подвержены расширению и сжатию при изменении температуры рабочей среды․ Гибкие вставки нивелируют эти изменения, предотвращая деформацию и разрушение трубы․
- Снижение вибрации и шума: В трубопроводах часто возникают вибрации, вызванные работой насосов, компрессоров и других механизмов․ Гибкие вставки поглощают эти вибрации, снижая шум и износ оборудования․
- Предотвращение смещений: Землетрясения, осадка грунта и другие факторы могут вызывать смещения трубопроводов․ Гибкие вставки компенсируют эти смещения, предотвращая повреждение труб․
- Упрощение монтажа и обслуживания: Гибкие вставки облегчают монтаж трубопроводов, особенно в труднодоступных местах․ Они также упрощают обслуживание и замену отдельных участков трубы․
Типы гибких вставок
Существует несколько типов гибких вставок, различающихся по конструкции и материалу:
Резиновые гибкие вставки
Изготавливаются из различных типов резины, таких как EPDM, NBR, PTFE․ Они обладают хорошей эластичностью и устойчивостью к различным химическим веществам․
Металлические гибкие вставки
Изготавливаются из нержавеющей стали или других металлов․ Они обладают высокой прочностью и устойчивостью к высоким температурам и давлениям․
Тканевые гибкие вставки
Изготавливаются из специальных тканей, армированных проволокой․ Они используются в системах вентиляции и кондиционирования для компенсации тепловых расширений и вибраций․
Сравнение типов гибких вставок
| Характеристика | Резиновые | Металлические | Тканевые |
|---|---|---|---|
| Рабочая температура | -40°C до +150°C | -200°C до +600°C | -40°C до +250°C |
| Рабочее давление | До 25 бар | До 100 бар | Низкое |
| Устойчивость к агрессивным средам | Хорошая (зависит от типа резины) | Отличная (нержавеющая сталь) | Ограниченная |
| Вибрационная стойкость | Высокая | Средняя | Низкая |
| Цена | Низкая | Средняя | Низкая |
Правильный выбор гибких вставок – залог надежной и долговечной работы трубопроводной системы․ Необходимо учитывать все факторы, такие как температура, давление, тип рабочей среды и условия эксплуатации․
Помимо основных типов, существуют и специализированные гибкие вставки на трубопровод, разработанные для конкретных условий эксплуатации․ Например, в пищевой промышленности часто применяются вставки с гигиеническим исполнением, исключающие скопление бактерий и легко поддающиеся очистке․ В химической промышленности востребованы вставки из материалов, устойчивых к воздействию агрессивных химических веществ․ При выборе необходимо учитывать не только тип рабочей среды, но и концентрацию химических веществ, температуру и давление․
РЕКОМЕНДАЦИИ ПО ВЫБОРУ И УСТАНОВКЕ
Выбор подходящей гибкой вставки – ответственная задача, требующая внимательного анализа условий эксплуатации․ Вот несколько рекомендаций, которые помогут вам сделать правильный выбор:
– Определите тип рабочей среды: Учитывайте химический состав, температуру и давление рабочей среды․ Выберите материал вставки, устойчивый к воздействию рабочей среды․
– Рассчитайте величину смещений и вибраций: Определите максимальную величину смещений и вибраций, которые должна компенсировать вставка․ Выберите вставку с достаточной эластичностью и прочностью․
– Учитывайте условия эксплуатации: Учитывайте температуру окружающей среды, наличие ультрафиолетового излучения и других факторов, которые могут повлиять на срок службы вставки․
– Обратитесь к специалистам: Если у вас возникли затруднения с выбором гибкой вставки, обратитесь к специалистам․ Они помогут вам подобрать оптимальное решение для вашей задачи․
Правильная установка гибкой вставки также имеет важное значение для ее надежной работы․ Следуйте инструкциям производителя и соблюдайте следующие рекомендации:
– Установите вставку в ненапряженном состоянии: Не допускайте чрезмерного растяжения или сжатия вставки при установке․
– Обеспечьте правильную ориентацию вставки: Установите вставку в соответствии с направлением потока рабочей среды․
– Используйте правильные крепежные элементы: Используйте крепежные элементы, рекомендованные производителем․
– Регулярно проверяйте состояние вставки: Проводите регулярный осмотр вставки на наличие повреждений и износа․
