Выбор запорной арматуры – важный этап при проектировании и обслуживании трубопроводных систем. Два наиболее распространенных типа запорной арматуры – это задвижки и вентили. Несмотря на то‚ что обе эти детали выполняют схожую функцию – перекрытие потока жидкости или газа – задвижка и вентиль отличаются по конструкции‚ принципу действия‚ области применения и другим важным параметрам. Понимание этих различий необходимо для правильного выбора оптимального решения для конкретной задачи.
Конструктивные особенности
Конструкция задвижки и вентиля принципиально разная. Это определяет их характеристики и сферу применения.

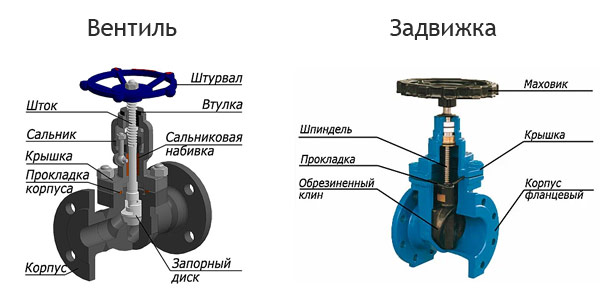

Задвижка – это тип запорной арматуры‚ в котором запирающий элемент (затвор) перемещается перпендикулярно направлению потока рабочей среды. Затвор обычно имеет форму диска‚ клина или параллельных пластин. Задвижка открывается и закрывается путем вращения шпинделя‚ который поднимает или опускает затвор.
Вентиль‚ в отличие от задвижки‚ использует запирающий элемент (клапан)‚ который перемещается параллельно оси потока‚ перекрывая седло. Клапан обычно имеет форму диска‚ конуса или шара. Вентиль открывается и закрывается путем вращения шпинделя‚ который приводит в движение клапан. Вентили часто имеют более сложную конструкцию‚ чем задвижки.
Принцип действия
Принцип действия также существенно различается:
- Задвижка: Затвор полностью открывает или полностью перекрывает поток. Промежуточные положения нежелательны‚ так как могут привести к износу затвора и корпуса.
- Вентиль: Позволяет регулировать поток‚ частично перекрывая проходное сечение. Конструкция вентиля позволяет точно контролировать объем проходящей среды.
Область применения
Область применения задвижек и вентилей определяется их характеристиками:
| Характеристика | Задвижка | Вентиль |
|---|---|---|
| Гидравлическое сопротивление | Низкое (в открытом положении) | Высокое |
| Герметичность | Хорошая | Высокая |
| Регулирование потока | Не предназначена | Предназначена |
| Диаметр трубопровода | Большой | Малый и средний |
| Рабочая среда | Вода‚ пар‚ газ‚ нефтепродукты | Вода‚ пар‚ газ‚ агрессивные среды |
Преимущества и недостатки
Задвижка
- Преимущества:
- Низкое гидравлическое сопротивление
- Простота конструкции
- Возможность использования в трубопроводах большого диаметра
- Недостатки:
- Не предназначена для регулирования потока
- Более медленное открытие/закрытие
- Повышенный риск гидроудара
Вентиль
- Преимущества:
- Возможность регулирования потока
- Высокая герметичность
- Компактность
- Недостатки:
- Высокое гидравлическое сопротивление
- Более сложная конструкция
- Ограниченное применение в трубопроводах большого диаметра
Итак‚ выбор между задвижкой и вентилем зависит от конкретных условий эксплуатации трубопроводной системы. Учитывайте диаметр трубопровода‚ тип рабочей среды‚ требования к герметичности и необходимость регулирования потока. Правильный выбор обеспечит надежную и эффективную работу системы. При выборе между задвижкой и вентилем необходимо учитывать все факторы.
ЧЕМ ОТЛИЧАЕТСЯ ЗАДВИЖКА ОТ ВЕНТИЛЯ: ДЕТАЛЬНЫЙ РАЗБОР
Выбор запорной арматуры – важный этап при проектировании и обслуживании трубопроводных систем. Два наиболее распространенных типа запорной арматуры – это задвижки и вентили. Несмотря на то‚ что обе эти детали выполняют схожую функцию – перекрытие потока жидкости или газа – задвижка и вентиль отличаются по конструкции‚ принципу действия‚ области применения и другим важным параметрам. Понимание этих различий необходимо для правильного выбора оптимального решения для конкретной задачи.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Конструкция задвижки и вентиля принципиально разная. Это определяет их характеристики и сферу применения.
ЗАДВИЖКА
Задвижка – это тип запорной арматуры‚ в котором запирающий элемент (затвор) перемещается перпендикулярно направлению потока рабочей среды. Затвор обычно имеет форму диска‚ клина или параллельных пластин. Задвижка открывается и закрывается путем вращения шпинделя‚ который поднимает или опускает затвор.
ВЕНТИЛЬ
Вентиль‚ в отличие от задвижки‚ использует запирающий элемент (клапан)‚ который перемещается параллельно оси потока‚ перекрывая седло. Клапан обычно имеет форму диска‚ конуса или шара. Вентиль открывается и закрывается путем вращения шпинделя‚ который приводит в движение клапан. Вентили часто имеют более сложную конструкцию‚ чем задвижки.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия также существенно различается:
– Задвижка: Затвор полностью открывает или полностью перекрывает поток. Промежуточные положения нежелательны‚ так как могут привести к износу затвора и корпуса.
– Вентиль: Позволяет регулировать поток‚ частично перекрывая проходное сечение. Конструкция вентиля позволяет точно контролировать объем проходящей среды.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Область применения задвижек и вентилей определяется их характеристиками:
Характеристика
Задвижка
Вентиль
Гидравлическое сопротивление
Низкое (в открытом положении)
Высокое
Герметичность
Хорошая
Высокая
Регулирование потока
Не предназначена
Предназначена
Диаметр трубопровода
Большой
Малый и средний
Рабочая среда
Вода‚ пар‚ газ‚ нефтепродукты
Вода‚ пар‚ газ‚ агрессивные среды
В целом‚ задвижки чаще используются в трубопроводах большого диаметра‚ где требуется минимальное гидравлическое сопротивление и не требуется регулировка потока; Вентили же применяются в трубопроводах малого и среднего диаметра‚ где важна высокая герметичность и возможность регулирования потока.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
ЗАДВИЖКА
– Преимущества:
– Низкое гидравлическое сопротивление
– Простота конструкции
– Возможность использования в трубопроводах большого диаметра
– Недостатки:
– Не предназначена для регулирования потока
– Более медленное открытие/закрытие
– Повышенный риск гидроудара
ВЕНТИЛЬ
– Преимущества:
– Возможность регулирования потока
– Высокая герметичность
– Компактность
– Недостатки:
– Высокое гидравлическое сопротивление
– Более сложная конструкция
– Ограниченное применение в трубопроводах большого диаметра
Итак‚ выбор между задвижкой и вентилем зависит от конкретных условий эксплуатации трубопроводной системы. Учитывайте диаметр трубопровода‚ тип рабочей среды‚ требования к герметичности и необходимость регулирования потока. Правильный выбор обеспечит надежную и эффективную работу системы. При выборе между задвижкой и вентилем необходимо учитывать все факторы.
Напоследок‚ стоит отметить‚ что при выборе типа запорной арматуры также необходимо учитывать и другие факторы‚ такие как рабочее давление‚ температура рабочей среды и материалы изготовления. Неправильный выбор может привести к преждевременному выходу из строя оборудования и даже к аварийным ситуациям. Поэтому‚ если у вас возникают сомнения‚ лучше всего обратиться к специалистам‚ которые помогут вам подобрать оптимальное решение для вашей конкретной задачи.
Надеемся‚ что данная статья помогла вам разобраться в различиях между задвижками и вентилями‚ и теперь вы сможете сделать осознанный выбор. Помните‚ что правильный выбор запорной арматуры – это залог надежной и безопасной работы вашей трубопроводной системы. Удачи вам в ваших проектах!
