В доменной печи протекают процессы⁚ руководство для понимания
Доменная печь – это сложная технологическая система, где одновременно протекает множество физико-химических процессов․ Понимание этих процессов критично для эффективного управления производством чугуна․ Ключевым является взаимодействие шихтовых материалов⁚ руды, кокса и флюса․ Правильное соотношение компонентов обеспечивает оптимальные условия для протекания реакций восстановления железа и формирования жидкого чугуна․ Для успешной плавки необходимо тщательно контролировать температуру, газовую атмосферу и скорость подачи шихты․ Только комплексный подход гарантирует качественный результат․

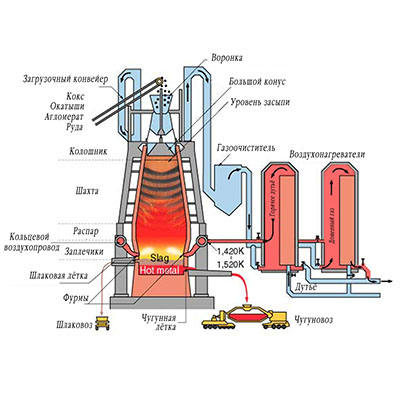

Основные стадии доменного процесса
Доменный процесс, несмотря на кажущуюся простоту загрузки шихты сверху и вывода чугуна снизу, представляет собой сложную последовательность стадий, протекающих одновременно в разных зонах печи․ Разберем эти стадии подробнее, чтобы лучше понять всю картину․ Начнем с верхней части печи – зоны загрузки․ Здесь шихтовые материалы (агломерат или окатыши железорудного сырья, кокс, флюс) загружаются в печь, равномерно распределяясь по ее сечению․ Качество распределения критически важно для дальнейшего процесса, обеспечивая равномерный прогрев и взаимодействие компонентов․ Неравномерное распределение может привести к образованию «холодных зон» и снижению эффективности плавки․
Далее, по мере опускания шихты вниз, начинается зона сушки и подогрева․ Здесь происходит испарение влаги из шихтовых материалов, а температура постепенно повышается за счет восходящих газов․ Эта стадия подготавливает материалы к последующим высокотемпературным процессам․ Важно отметить, что эффективность сушки влияет на тепловой баланс всей печи, поскольку влага поглощает значительное количество тепла․
Следующая стадия – зона восстановления․ Это, пожалуй, самая важная часть процесса․ Здесь, при высоких температурах (800-1200°C) и в восстановительной атмосфере (оксид углерода CO), происходит ключевая реакция⁚ восстановление оксидов железа до металлического железа․ Кокс, являющийся восстановителем, реагирует с кислородом руды, образуя оксид углерода, который, в свою очередь, восстанавливает железо․ Эта стадия весьма сложна и зависит от многих факторов, включая состав руды, качество кокса, температуру и состав восходящих газов․
После зоны восстановления железо начинает плавиться в зоне плавления (1200-1600°C)․ В этой зоне происходит образование жидкого чугуна и шлака․ Шлак – это продукт реакции флюса с пустой породой руды – он играет важную роль в удалении примесей из чугуна․ В этой зоне происходит разделение жидких фаз – чугуна и шлака, благодаря различной плотности․ Чугун, будучи более тяжелым, опускается на дно печи, а шлак, более легкий, поднимается на поверхность․
Наконец, зона расплава – нижняя часть печи, где скапливается жидкий чугун и шлак․ Отсюда они периодически выпускаются из печи через специальные желоба․ Температура в этой зоне достигает максимального значения, и контроль за ней крайне важен для обеспечения стабильности процесса и качества получаемого чугуна․ Необходимо следить за составом расплава, уровнем чугуна и шлака, а также за температурой, чтобы избежать аварийных ситуаций․
Таким образом, доменный процесс – это непрерывный цикл, где каждая стадия тесно связана с другими, и нарушение одной из них может повлиять на весь процесс в целом; Понимание этих стадий является основой для эффективного управления доменной печью и получения качественного чугуна․
Физико-химические реакции в доменной печи
В доменной печи протекает множество сложных физико-химических реакций, определяющих эффективность процесса и качество получаемого чугуна․ Эти реакции можно разделить на несколько основных групп⁚ реакции горения кокса, реакции восстановления железа, реакции образования шлака и реакции, связанные с изменением газового состава․ Рассмотрим подробнее․
Реакции горения кокса являются источником тепла для всего процесса․ Кокс, состоящий преимущественно из углерода, реагирует с кислородом воздуха, поступающего в печь через фурмы⁚ C + O2 = CO2 + Q․ Выделяющееся тепло обеспечивает высокие температуры, необходимые для плавления железа и шлака․ Однако, полное сгорание углерода до CO2 нежелательно, так как меньшее количество тепла выделяется по сравнению с реакцией образования оксида углерода (CO)⁚ 2C + O2 = 2CO + Q․ Оксид углерода является основным восстановителем в доменном процессе․
Реакции восстановления железа — это ключевые реакции, результатом которых является получение металлического железа из оксидов железа, содержащихся в руде․ Простейшая реакция выглядит следующим образом⁚ FeO + CO = Fe + CO2․ Однако, в реальности процесс более сложен и включает несколько стадий, с участием различных оксидов железа (Fe2O3, Fe3O4, FeO)․ Эффективность восстановления зависит от температуры, парциального давления оксида углерода и состава руды․ При недостатке CO или низкой температуре процесс восстановления замедляется, что снижает производительность печи․
Реакции образования шлака имеют важнейшее значение для удаления примесей из чугуна․ Флюс, добавляемый в шихту, вступает в реакцию с пустой породой руды (SiO2, Al2O3, CaO и др․), образуя жидкий шлак․ Состав шлака регулируется соотношением флюса и пустой породы, и оптимальный состав шлака обеспечивает эффективное удаление примесей из чугуна, таких как сера, фосфор и кремний․ Шлак также играет роль в защите чугуна от окисления․
Реакции, связанные с изменением газового состава, включают взаимодействие различных газов в разных зонах печи․ Например, в зоне восстановления происходит взаимодействие CO2 с углем кокса⁚ CO2 + C = 2CO․ Эта реакция поглощает тепло, но повышает концентрацию восстановителя (CO)․ Кроме того, в печи происходит взаимодействие водяного пара с углем⁚ H2O + C = CO + H2․ Состав газов влияет на тепловой баланс и эффективность восстановления железа․
Понимание этих физико-химических реакций является основой для эффективного управления доменным процессом и получения чугуна с заданными свойствами․ Контроль температуры, состава шихты и газовой атмосферы позволяет оптимизировать эти реакции и повысить эффективность производства․
Влияние параметров процесса на качество чугуна
Качество получаемого чугуна в доменной печи существенно зависит от множества параметров технологического процесса․ Тщательный контроль и регулирование этих параметров является ключом к получению чугуна с заданными свойствами, пригодного для дальнейшей переработки в сталь․ Рассмотрим основные факторы, оказывающие влияние на качество конечного продукта․
Температура в разных зонах печи играет критическую роль․ Недостаточная температура в зонах восстановления приводит к неполному восстановлению железа и повышенному содержанию оксидов в чугуне․ Слишком высокая температура, напротив, может привести к перегреву чугуна и ухудшению его литейных свойств․ Оптимальный температурный режим обеспечивает эффективное протекание всех необходимых реакций и получение качественного расплава․
Состав шихты, включающий соотношение руды, кокса и флюса, прямо влияет на химический состав чугуна и его свойства․ Изменение содержания железа в руде или применения руды с различным содержанием примесей (кремния, марганца, серы, фосфора) сказывается на составе получаемого чугуна․ Правильное соотношение кокса обеспечивает достаточное количество тепла и восстановителя (CO), а оптимальный состав флюса — эффективное шлакообразование и удаление примесей․
Газовый режим печи, включая состав и скорость газового потока, также влияет на качество чугуна․ Избыток кислорода может привести к окислению железа и ухудшению качества чугуна․ Недостаток восстановителя (CO) снижает степень восстановления железа․ Контроль состава газов позволяет оптимизировать тепловой баланс и эффективность процесса․
Скорость плавки влияет на равновесие реакций и время контакта расплава с газовой фазой․ Слишком быстрая плавка может привести к неполному восстановлению железа и неравномерному распределению примесей․ Слишком медленная плавка повышает потери железа и увеличивает расход кокса․
Влажность шихтовых материалов влияет на тепловой баланс печи․ Избыточная влажность требует дополнительного количества тепла для испарения воды, что снижает эффективность процесса․ Поэтому контроль влажности шихты является важным фактором для получения качественного чугуна․
В целом, качество чугуна определяется сложным взаимодействием всех вышеперечисленных параметров․ Оптимизация технологического режима доменной плавки требует тщательного анализа и учета влияния каждого из них․ Современные системы автоматизированного управления доменным процессом позволяют эффективно регулировать эти параметры и получать чугун с заданными характеристиками․
