В современной промышленности, где надежность и долговечность трубопроводных систем играют ключевую роль, задвижки клиновые с выдвижными шпинделями занимают важное место․ Эти устройства, предназначенные для перекрытия потока рабочей среды, отличаются своей конструкцией и принципом действия, обеспечивая эффективную и безопасную эксплуатацию․ Задвижки клиновые с выдвижными шпинделями представляют собой эволюцию традиционных запорных механизмов, предлагая улучшенные характеристики и расширенные возможности применения․ Рассмотрим особенности их конструкции, преимущества и области использования․
Конструктивные особенности и принцип действия

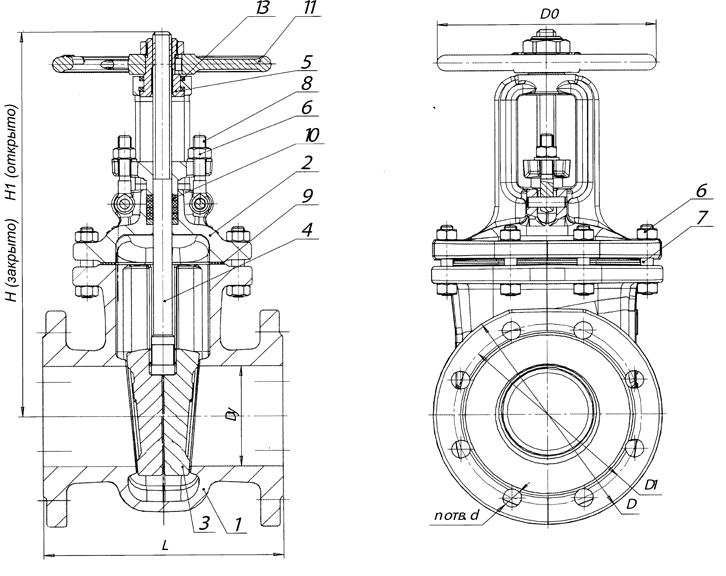

Основным элементом клиновой задвижки является клин, который перемещается перпендикулярно направлению потока рабочей среды․ Выдвижной шпиндель, в свою очередь, обеспечивает вертикальное перемещение клина, позволяя открывать или закрывать проходное сечение трубопровода․ Конструкция включает в себя следующие ключевые компоненты:
- Корпус, изготовленный из стали, чугуна или других материалов, устойчивых к воздействию рабочей среды․
- Клин, обеспечивающий герметичное перекрытие потока․
- Выдвижной шпиндель, передающий усилие от привода к клину․
- Сальниковое уплотнение, предотвращающее утечку рабочей среды через шпиндель․
- Маховик или привод, обеспечивающий управление задвижкой․
Преимущества использования выдвижного шпинделя
Использование выдвижного шпинделя в клиновых задвижках предоставляет ряд значительных преимуществ:
- Простота обслуживания: Конструкция выдвижного шпинделя обеспечивает легкий доступ к сальниковому уплотнению для обслуживания и замены․
- Надежность: Конструкция обеспечивает более надежное перекрытие потока рабочей среды․
- Долговечность: Благодаря выносу резьбовой части шпинделя из рабочей среды, снижается ее износ и увеличивается срок службы задвижки․
Области применения
Задвижки клиновые с выдвижными шпинделями широко используются в различных отраслях промышленности, включая:
- Нефтегазовая промышленность: для транспортировки и переработки нефти и газа․
- Химическая промышленность: для работы с агрессивными средами․
- Энергетика: в системах теплоснабжения и водоснабжения․
- Водоснабжение и канализация: для регулирования потока воды․
В этих областях они применяются в трубопроводных системах различного назначения, обеспечивая надежное перекрытие потока рабочей среды и безопасность эксплуатации․
Сравнительная таблица клиновых задвижек с разными типами шпинделей
| Характеристика | Клиновая задвижка с выдвижным шпинделем | Клиновая задвижка с невыдвижным шпинделем |
|---|---|---|
| Обслуживание | Проще, доступ к сальнику легче | Сложнее, доступ к сальнику затруднен |
| Долговечность | Выше, резьба шпинделя вне рабочей среды | Ниже, резьба шпинделя в рабочей среде |
| Габариты | Больше по высоте при открытии | Меньше по высоте |
| Видимость положения | Легко определить по положению шпинделя | Трудно определить визуально |
